Oscilloscopio in KIT DSO138.
Display a colori 2.4"
0 - 200 Khz

Maggiori dettagli

Questo prodotto non è più disponibile

40,16 €

Aggiungi alla lista dei desideri


Oscilloscopio in KIT DSO138  - Display 2,4" a colori

Con questo kit potrete dotarvi di un  piccolo oscilloscopio decisamente poco costoso , valido per bassa frequenza.
Impiego suggerito fino a 100 Khz , quindi molto valido per testare circuiti analogici preamplificatori , amplificatori , ecc.








Contenuto della confezione :

-    PCB doppia faccia serigrafato con già montati i componenti SMD.
-    Display a colori 2,4"
-    Tutti i componentielettronici  necessari per l'assemblaggio
-    Cavetto BNC con coccodrilli
-    Istruzioni per montaggio , taratura e funzionamento.

Importante :
Riceverete il PCB con i soli componenti SMD  montati , mentre il resto della componentistica dovrà essere montato e saldato.
Non è forse proprio questo il bello?

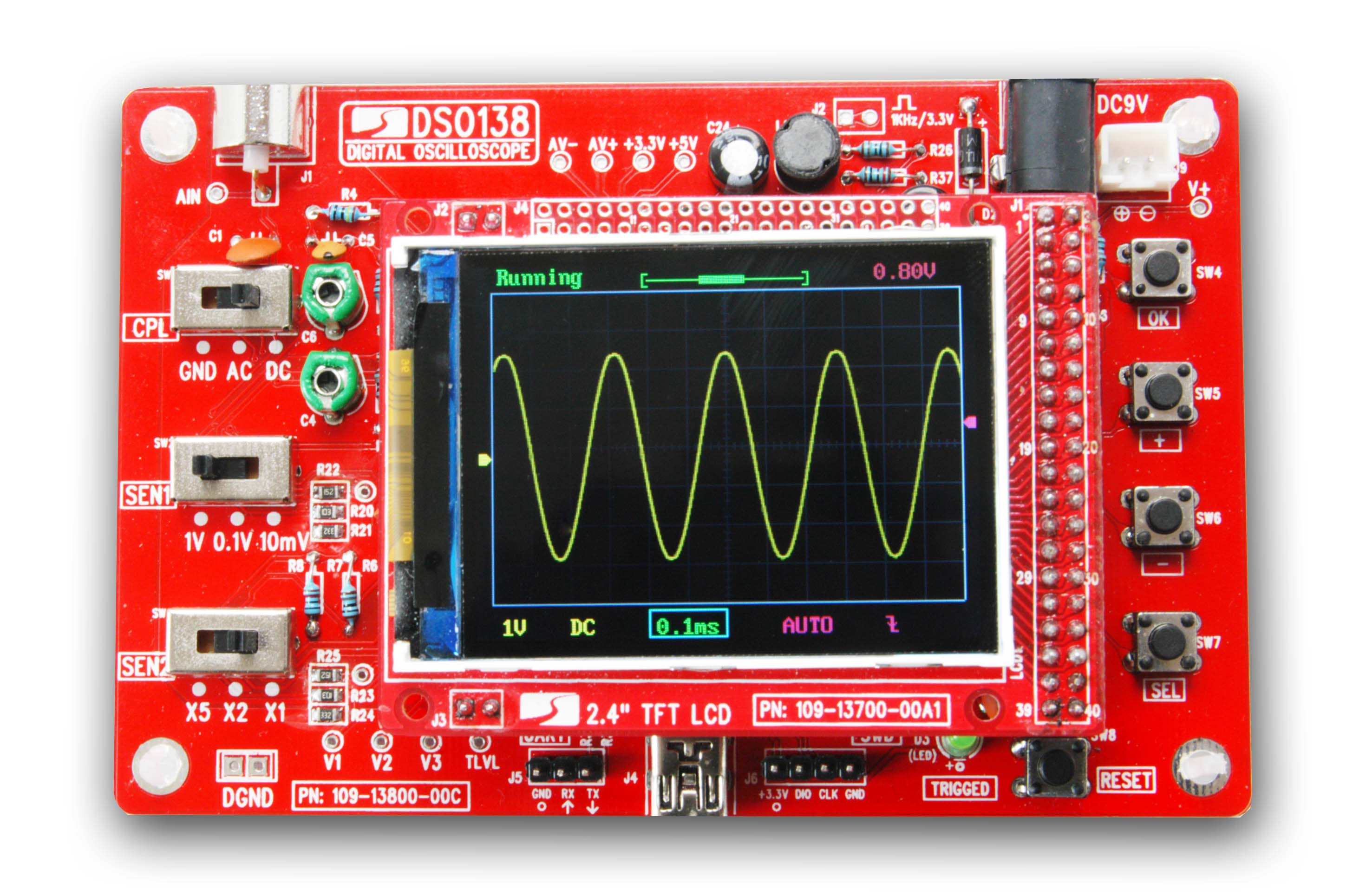

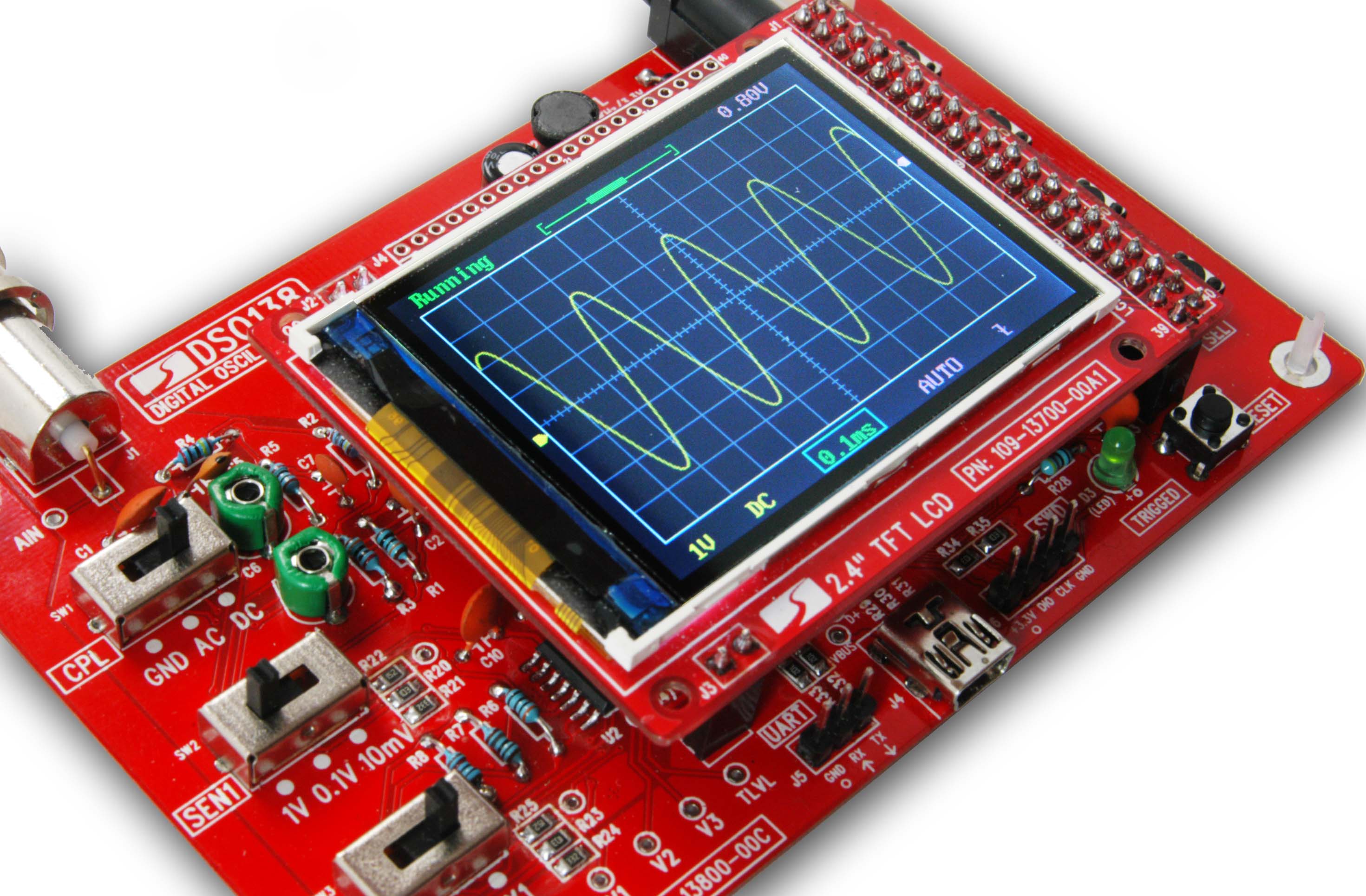

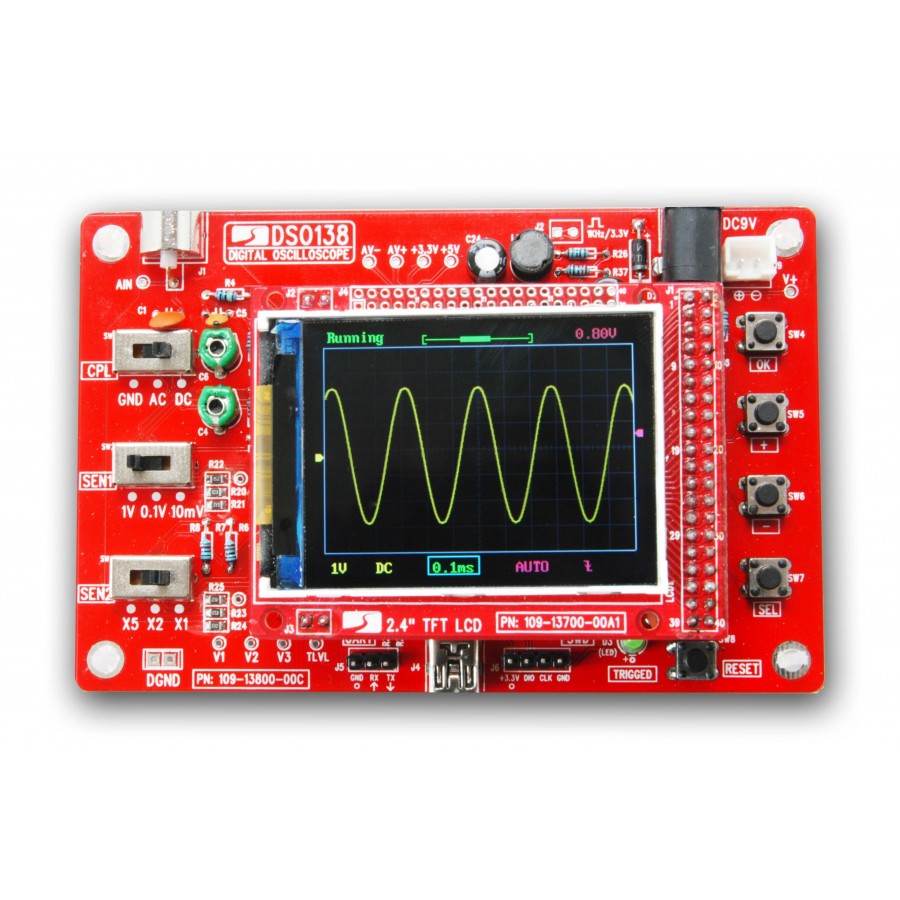

Nelle foto mostrato l'oscilloscopio montato dai Ns. tecnici , perfettamente funzionante.
Prestare la massima attenzione nella saldatura dei componenti. Attenzione a non eseguire saldature "fredde".
Prima di collegare il display (come da istruzioni) effettuare le verifiche indicate.




Specifiche tecniche

-    Alimentazione : 9-12 Vdc
-    Frequenza di campionamento :   1Ms/s
-    Frequenza massima teorica rappresentata 200 Khz
-    Numero di canali  :  1
-    Sensibilità ingresso :   10mV/div  fino a 5V/div
-    Base dei tempi :   da 500s/div fino a 10us/div
-    Assorbimento  :  120 mA
-    Dimensioni ：117 x 76 x 15 mm

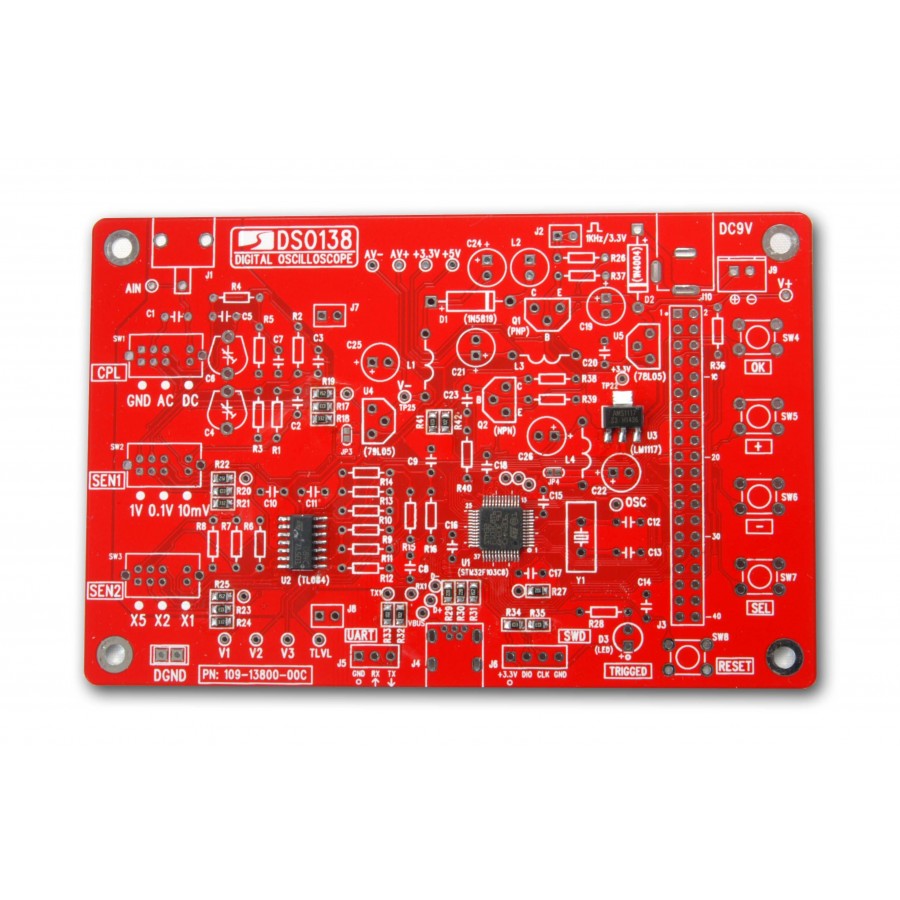

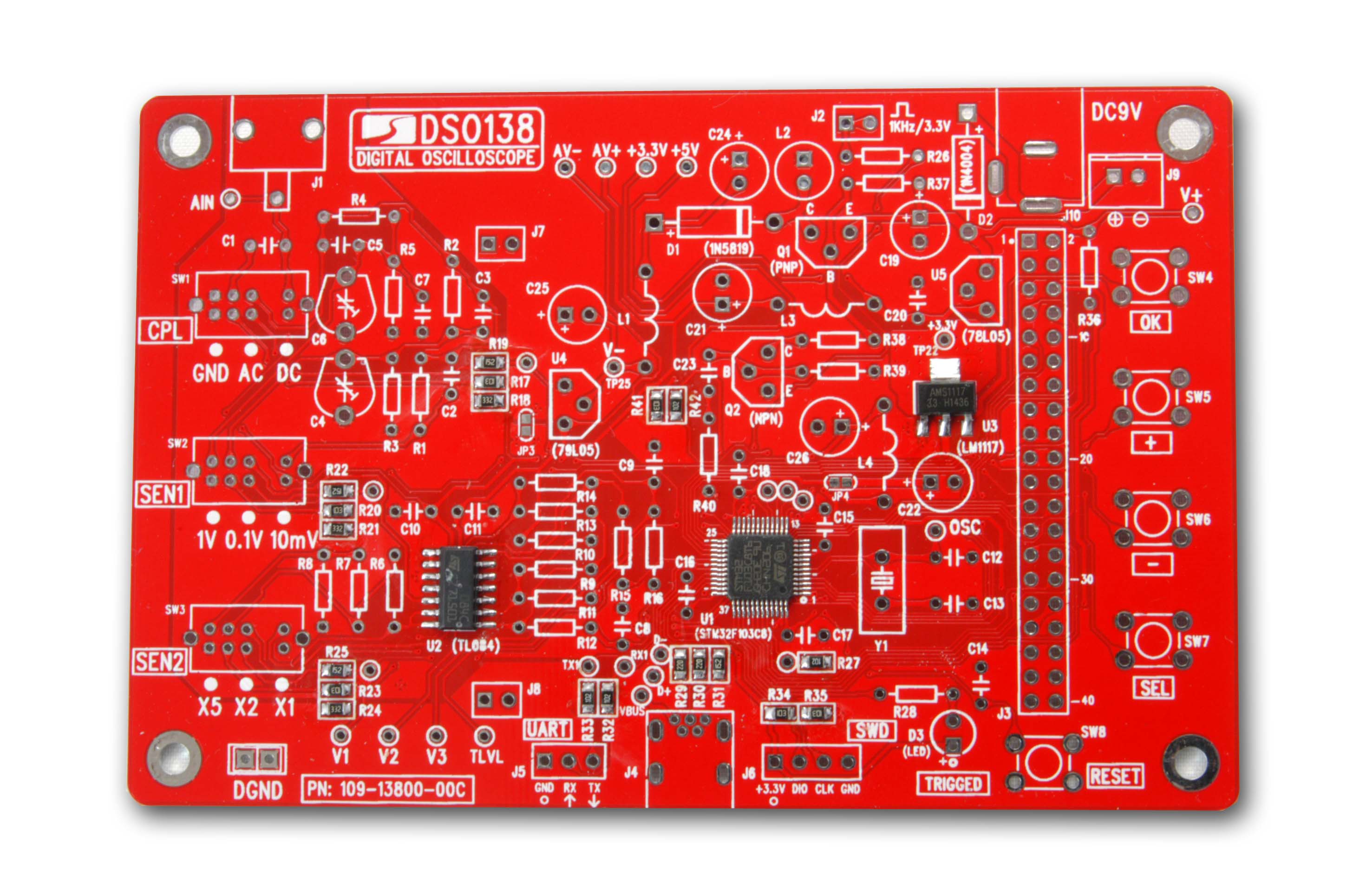

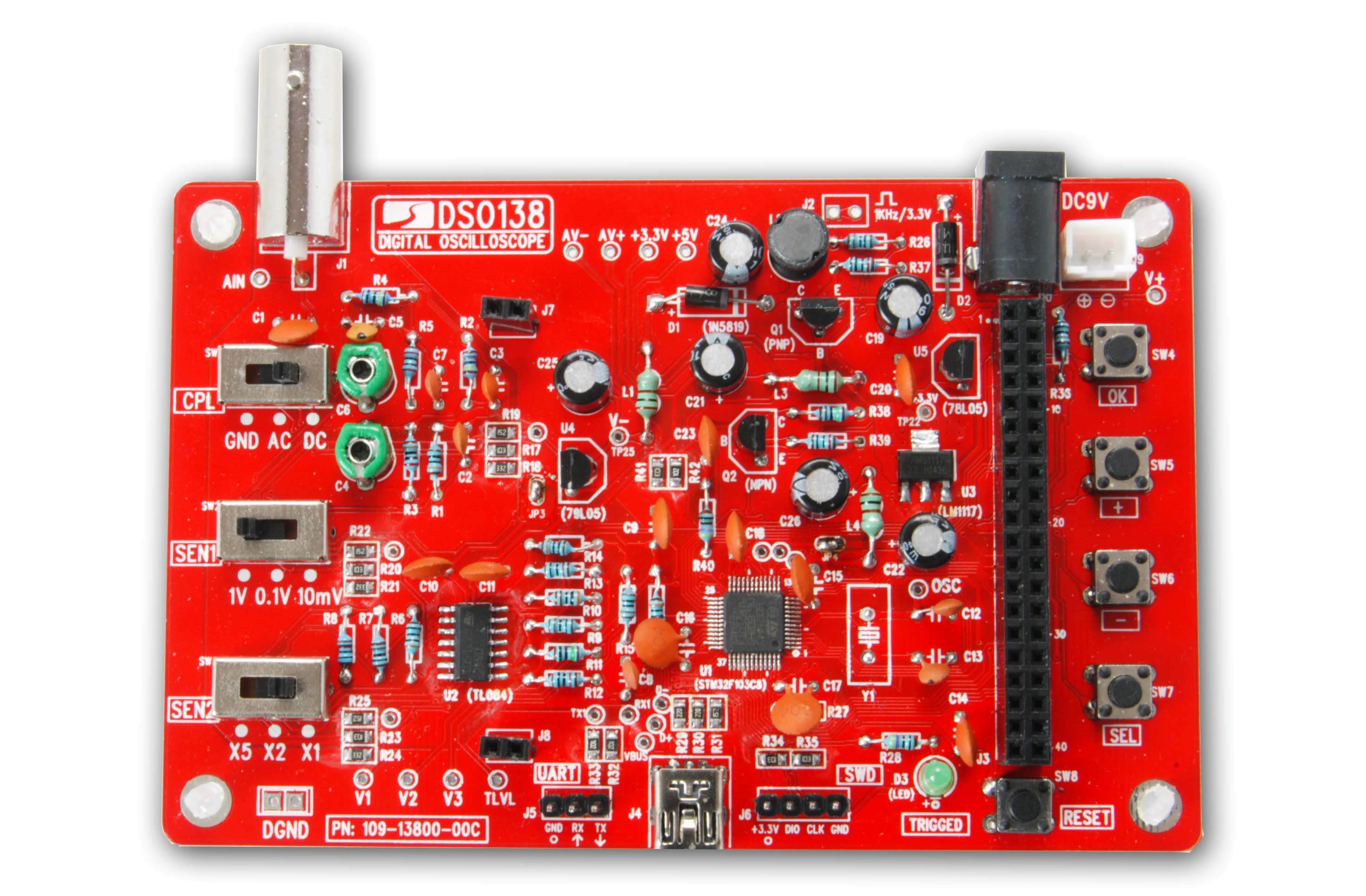

PCB incluso nella confezione

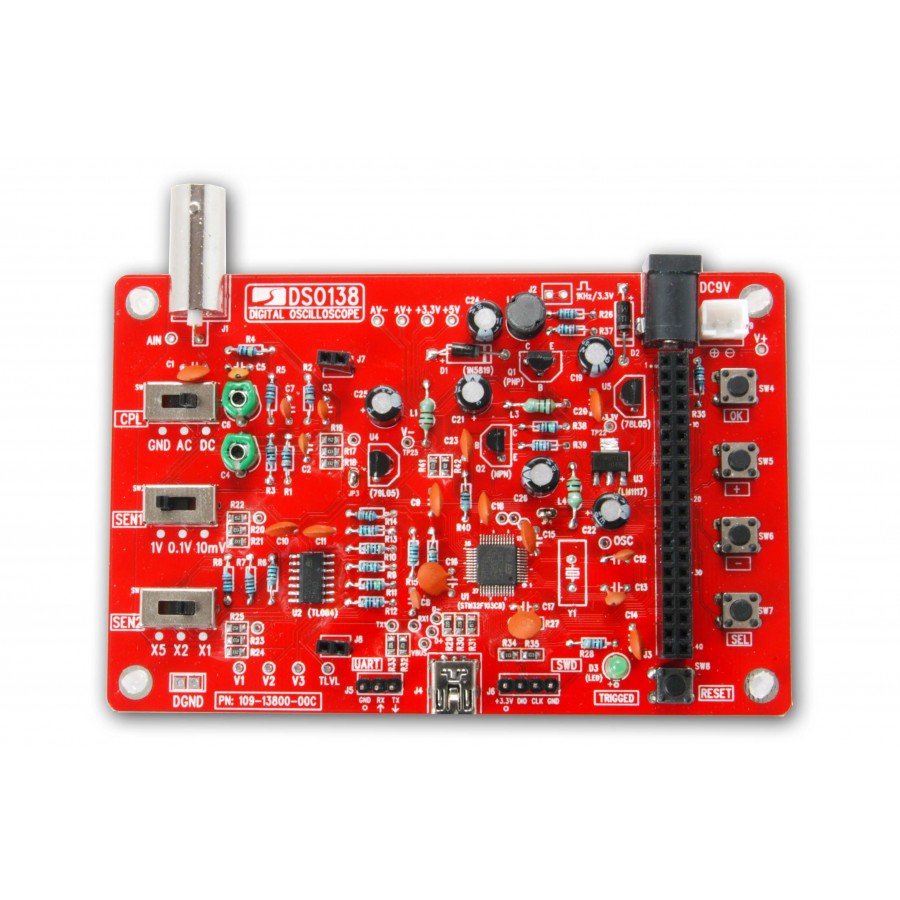

PCB con tutti i componenti correttamente montati

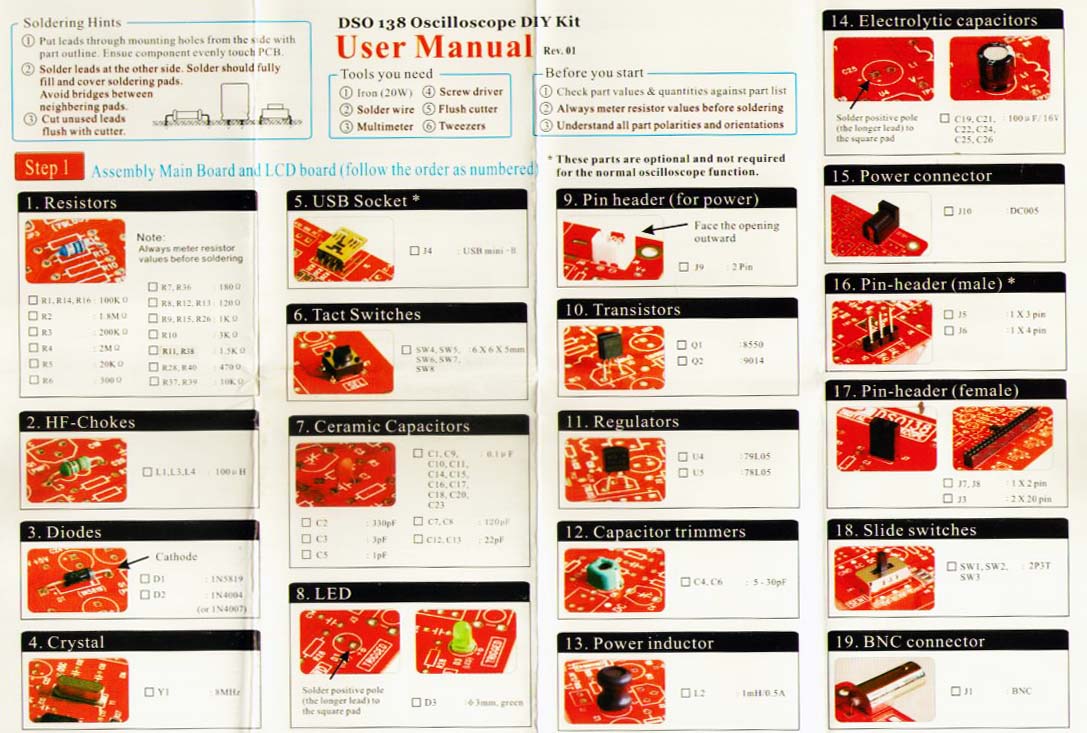

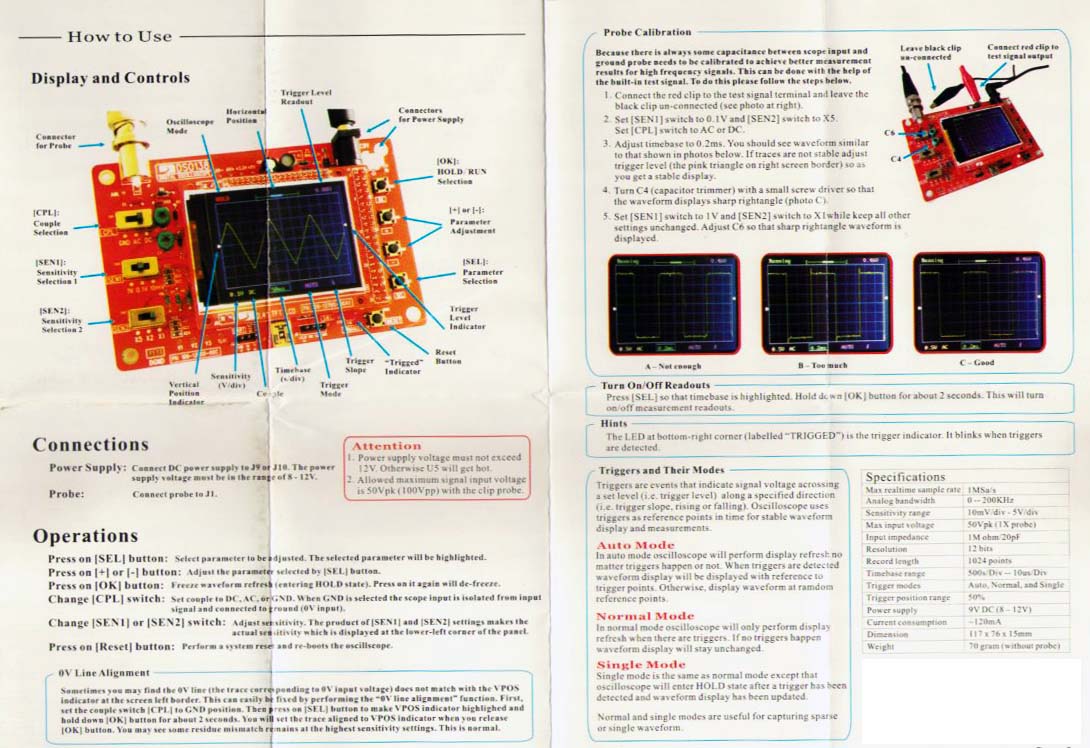

Istruzioni incluse  in formato cartaceo :
